使用 Graylog 分析日志

简介

在本次实验中，你将学习如何使用 Graylog（一个用于网络安全监控的开源日志管理平台）来分析日志。你将通过实际练习，练习使用 Docker Compose 搭建 Graylog、配置日志输入并进行日志分析。

本实验将指导你部署 Graylog 以及 MongoDB 和 Elasticsearch，然后使用其 Web 界面收集和查询日志数据。这些实践任务将帮助你掌握集中式日志管理和安全监控的基本技能。

Skills Graph

%%%%{init: {'theme':'neutral'}}%%%% flowchart RL nmap(("Nmap")) -.-> nmap/NmapGroup(["Nmap"]) wireshark(("Wireshark")) -.-> wireshark/WiresharkGroup(["Wireshark"]) nmap/NmapGroup -.-> nmap/udp_scanning("UDP Scanning Techniques") wireshark/WiresharkGroup -.-> wireshark/packet_capture("Packet Capture") subgraph Lab Skills nmap/udp_scanning -.-> lab-549925{{"在 Graylog 中分析日志"}} wireshark/packet_capture -.-> lab-549925{{"在 Graylog 中分析日志"}} end

安装 Graylog

在这一步中，你将在你的 LabEx 虚拟机环境中安装 Graylog，这是一个强大的开源日志管理平台。Graylog 通过从各种来源收集日志，并提供搜索和可视化功能，帮助集中管理和分析日志数据，以进行安全监控和故障排除。

由于我们使用 Docker 容器，我们将使用 Docker Compose 来部署 Graylog，以便于设置。Docker Compose 允许我们使用单个配置文件定义和运行多容器应用程序。这种方法简化了安装过程，并确保所有必需的组件能够正常协同工作。请仔细按照以下步骤操作：

首先，确保你位于正确的目录。project 目录是我们组织 Graylog 安装文件的地方：

cd ~/project

为 Graylog 配置创建一个新的专用目录。这可以使我们的安装文件保持分离和有序：

mkdir graylog && cd graylog

使用 nano 创建一个包含以下内容的 docker-compose.yml 文件。此文件定义了 Graylog 运行所需的所有服务：

nano docker-compose.yml

粘贴此配置（按 Ctrl+O 保存，然后按 Ctrl+X 退出）。该配置包含三个主要服务：
- MongoDB 用于存储配置数据
- Elasticsearch 用于索引和搜索日志
- Graylog 本身作为 Web 界面和处理引擎

version: "3"
services:
  mongodb:
    image: mongo:4.2
    volumes:
      - mongo_data:/data/db
  elasticsearch:
    image: docker.elastic.co/elasticsearch/elasticsearch-oss:7.10.2
    volumes:
      - es_data:/usr/share/elasticsearch/data
    environment:
      - "discovery.type=single-node"
      - "bootstrap.memory_lock=true"
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
  graylog:
    image: graylog/graylog:4.3
    volumes:
      - graylog_data:/usr/share/graylog/data
    environment:
      - GRAYLOG_PASSWORD_SECRET=somepasswordpepper
      - GRAYLOG_ROOT_PASSWORD_SHA2=8c6976e5b5410415bde908bd4dee15dfb167a9c873fc4bb8a81f6f2ab448a918
      - GRAYLOG_HTTP_EXTERNAL_URI=http://127.0.0.1:9000/
    depends_on:
      - mongodb
      - elasticsearch
    ports:
      - "9000:9000"
      - "1514:1514"
      - "1514:1514/udp"
      - "12201:12201"
      - "12201:12201/udp"
volumes:
  mongo_data:
  es_data:
  graylog_data:

使用 Docker Compose 启动 Graylog 栈。-d 标志表示在后台运行容器：

docker-compose up -d

验证容器是否正常运行。此命令显示我们的 docker-compose 文件中定义的所有服务的状态：

docker-compose ps

你应该看到三个服务（mongodb、elasticsearch 和 graylog）的状态为 "Up"。Graylog Web 界面将在 http://127.0.0.1:9000 上可用（用户名：admin，密码：admin）。至此，Graylog 的基本安装完成，我们现在可以在接下来的步骤中配置日志输入了。

设置日志输入

在这一步中，你将在 Graylog 中配置一个日志输入，以接收系统日志（syslog）消息。你可以将其视为创建一个“监听端口”，Graylog 可以通过这个端口从各种设备和应用程序收集日志数据。这对于安全监控至关重要，因为日志包含了有关系统活动和潜在威胁的宝贵信息。

首先，让我们验证一下在上一步中安装的 Graylog 是否正常运行。运行以下命令来检查容器的状态：

cd ~/project/graylog
docker-compose ps

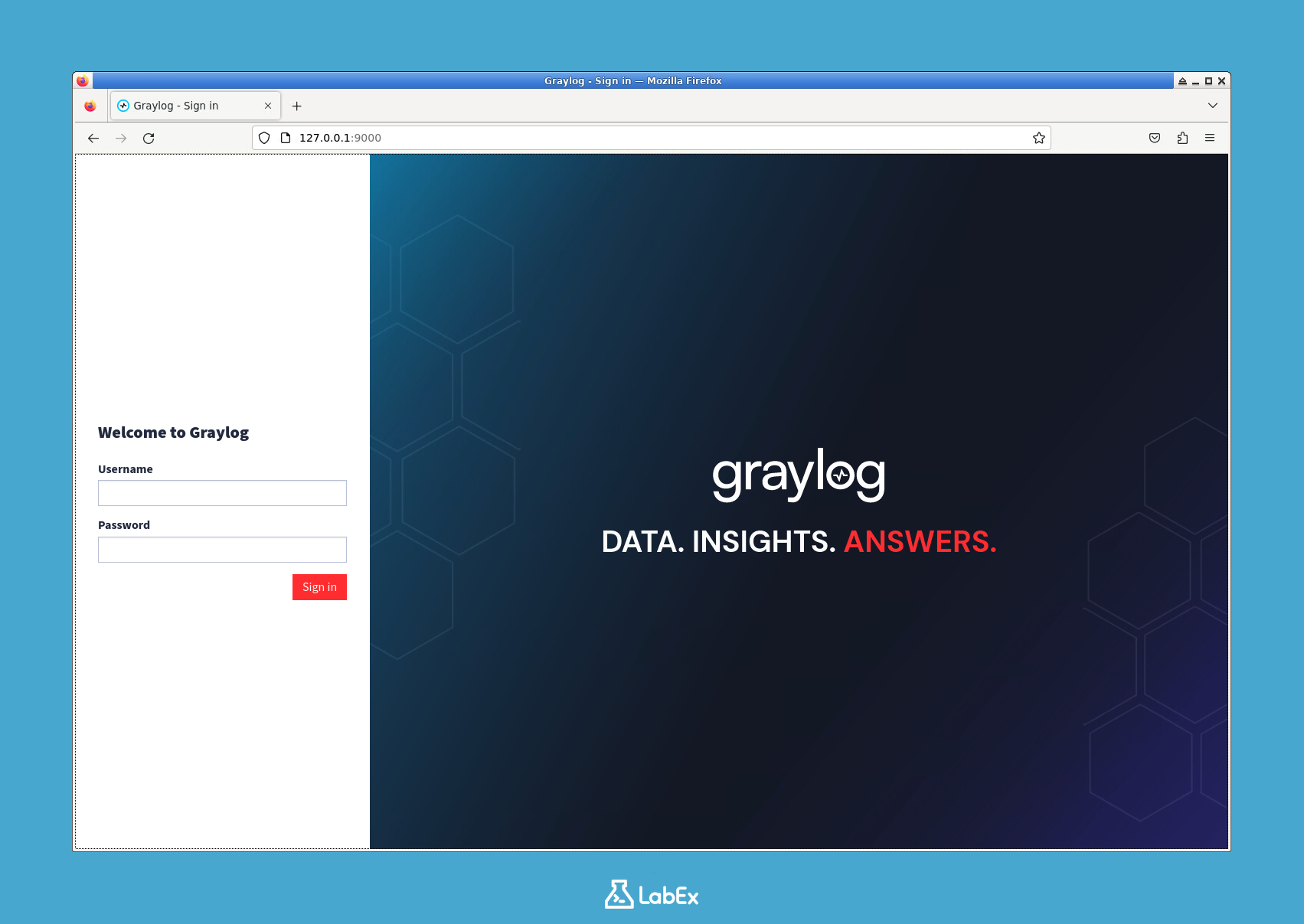

打开浏览器，访问 http://127.0.0.1:9000，进入 Graylog 的 Web 界面。使用以下凭证登录：
- 用户名：admin
- 密码：admin
在 Graylog 的 Web 界面中，我们将创建一个新的输入源：
- 点击顶部菜单中的“System”（系统）——这里是管理 Graylog 核心功能的地方。
- 从下拉菜单中选择“Inputs”（输入）——输入是 Graylog 接收日志数据的方式。
- 在“Select input”（选择输入）下，选择“Syslog UDP”（UDP 系统日志）——UDP 在日志收集方面比 TCP 更快。
- 点击“Launch new input”（启动新输入）开始配置。
现在，使用以下特定设置配置输入：
- 节点：选择你的 Graylog 服务器（这应该是唯一可用的选项）。
- 标题：“Syslog UDP Input”（系统日志 UDP 输入，给它一个描述性的名称）。
- 绑定地址：0.0.0.0（表示监听所有网络接口）。
- 端口：1514（标准系统日志端口的替代端口）。
- 点击“Save”（保存）以激活输入。
保存后，验证输入是否正常工作：
- 在新输入旁边寻找绿色的“Running”（运行中）状态——这意味着它已激活。
- “Local inputs”（本地输入）部分现在应该显示“1 input running”（1 个输入正在运行）——确认设置成功。
让我们通过发送一条示例日志消息来测试新输入。在终端中运行以下命令：

echo "<14>$(date +'%b %d %H:%M:%S') localhost labex: Test syslog message" | nc -w1 -u 127.0.0.1 1514

此命令创建一条优先级为 14（信息级别）的测试日志消息，并使用 netcat（nc）将其发送到 Graylog。消息中包含当前的日期和时间，并将源标识为“localhost”。

现在，你已经成功设置了 Graylog 以接收系统日志消息。在接下来的步骤中，我们将探索如何发送更复杂的日志，并通过搜索这些日志来查找重要的安全信息。

发送示例日志

在这一步中，你将通过之前配置的系统日志（syslog）输入，生成并向 Graylog 发送示例日志消息。这个实践练习有助于在分析实际数据之前，验证你的日志记录管道是否正常工作。我们将创建模拟不同严重级别和应用程序类型的测试日志，这对于理解 Graylog 如何处理和分类日志条目至关重要。

首先，确保你的 Graylog 容器正在运行。此命令用于检查 Docker 容器的状态——如果一切正常，它们应该显示为“Up”状态：

cd ~/project/graylog
docker-compose ps

我们将创建一个简单的 bash 脚本，用于生成示例日志。该脚本将生成包含时间戳、严重级别和应用程序名称的结构化日志消息。在你的项目目录中创建一个新文件：

nano ~/project/generate_logs.sh

将以下内容添加到文件中。这个脚本有几个重要功能：
- 生成 10 条具有随机严重级别（0 - 7）的日志消息
- 包含符合系统日志格式的正确时间戳
- 使用 nc 命令通过 UDP 将日志发送到端口 1514
- 在每条消息之间添加 1 秒的延迟，以便更好地可视化：

#!/bin/bash
for i in {1..10}; do
  severity=$(((RANDOM % 8)))
  timestamp=$(date +'%b %d %H:%M:%S')
  echo "<$((severity + 8))>$timestamp localhost sample_app[$i]: Sample log message $i with severity $severity" | nc -w1 -u 127.0.0.1 1514
  sleep 1
done

使脚本可执行，这样你就可以直接运行它。chmod 命令用于更改文件权限：

chmod +x ~/project/generate_logs.sh

执行脚本，将示例日志发送到 Graylog。你在终端中不会看到直接输出，因为日志正在被发送到 Graylog 的系统日志输入：

~/project/generate_logs.sh

现在，让我们验证日志是否已到达 Graylog。在 Web 界面中按照以下步骤操作：
- 打开浏览器，访问 http://127.0.0.1:9000
- 点击顶部菜单中的“Search”（搜索），查看传入的消息
- 你的示例日志应该会在几秒钟内显示出来
- 尝试搜索“sample_app”，以过滤并仅查看你的测试日志
（可选）为了进行更全面的测试，你可以发送额外的日志消息，模拟常见的服务器应用程序。以下示例展示了 Graylog 可以处理的不同日志格式：

## Apache 风格的 Web 服务器日志
echo '<13>$(date +"%b %d %H:%M:%S") localhost apache: 127.0.0.1 - - [$(date +"%d/%b/%Y:%H:%M:%S %z")] "GET / HTTP/1.1" 200 45' | nc -w1 -u 127.0.0.1 1514

## SSH 登录尝试（常见的安全事件）
echo '<12>$(date +"%b %d %H:%M:%S") localhost sshd[1234]: Failed password for root from 192.168.1.100 port 22 ssh2' | nc -w1 -u 127.0.0.1 1514

查询日志数据

在这一步中，我们将探索如何使用 Graylog 的查询语言在其中搜索和分析日志数据。Graylog 的搜索功能可帮助你在大量数据中快速找到相关日志。我们将使用你之前发送的示例日志来练习这些技巧。

首先，访问 http://127.0.0.1:9000 进入 Graylog 的 Web 界面（用户名：admin，密码：admin）。这里是在 Graylog 中进行所有日志分析的地方。
基本搜索操作：
- 点击顶部菜单中的“Search”（搜索），进入搜索界面。
- 在搜索栏中输入 source:localhost，查看来自我们测试源的所有日志。这展示了如何按日志的源字段进行过滤。
- 尝试以下基本查询，以了解不同的搜索模式：
```
message:"Sample log message"  ## 查找包含确切短语的日志
severity:3                   ## 按严重级别 3 过滤
source:localhost AND severity:[2 TO 4]  ## 组合条件
```
时间范围过滤：
- 点击时间范围选择器（默认是“Last 5 minutes”，即过去 5 分钟）。日志具有时间敏感性，因此这有助于聚焦于相关的时间段。
- 切换到“Last 15 minutes”（过去 15 分钟），查看你所有的测试日志，因为它们是最近发送的。
- 若需要精确的时间窗口，可以尝试“Absolute”（绝对）时间范围，以指定确切的开始/结束时间。
字段分析：
- 点击任何一条日志消息，查看其字段。每条日志包含多个具有不同信息的字段。
- 注意自动提取的字段，如 source、severity 等。这些是 Graylog 处理日志时创建的。
- 点击“Quick values”（快速值）标签，查看值的分布情况——这显示了哪些值在你的日志中出现得最频繁。
保存搜索：
- 运行一个有用的查询后，点击“Save search”（保存搜索）。当你以后需要重复使用相同的搜索时，这很有帮助。
- 将其命名为“Sample Log Analysis”（示例日志分析），以便于识别。
- 它将出现在你的“Saved searches”（已保存的搜索）部分，供你日后访问。
创建搜索查询快捷方式：
- 点击“Search”（搜索）→“Edit search shortcuts”（编辑搜索快捷方式）。当你频繁使用某些过滤器时，快捷方式可以节省时间。
- 添加一个名为“High Severity”（高严重级别）的新快捷方式，查询语句为 severity:[4 TO 7]。
- 现在，你可以从搜索下拉菜单中快速访问这个过滤后的视图。

（可选）尝试以下高级查询，探索更复杂的搜索模式：

_exists_:severity AND severity:>3  ## 具有严重级别字段且值大于 3 的日志
message:/(sample|test)/i           ## 正则表达式搜索（不区分大小写）
NOT severity:5                     ## 排除严重级别为 5 的日志

创建仪表盘

在最后这一步，你将创建一个 Graylog 仪表盘，以可视化并分析你收集到的日志数据。仪表盘是强大的工具，能帮助安全分析师一眼了解系统活动、识别模式，并快速发现潜在的安全问题。

让我们先访问 Graylog 的 Web 界面，在那里创建我们的仪表盘：

访问 http://127.0.0.1:9000 进入 Graylog 的 Web 界面（用户名：admin，密码：admin）。
创建一个新的仪表盘：
- 点击顶部菜单中的“Dashboards”（仪表盘）——这里是管理你所有仪表盘的地方。
- 点击“Create dashboard”（创建仪表盘）——我们要全新开始创建一个可视化界面。
- 将其命名为“Security Monitoring Dashboard”（安全监控仪表盘）——选择一个能反映其用途的描述性名称。
- 点击“Create”（创建）——这将初始化一个空的仪表盘。
向仪表盘添加小部件（widget）。小部件是显示特定数据可视化效果的独立组件：

a. 消息计数图表（显示一段时间内传入的日志数量）：
- 点击“Add widget”（添加小部件）→“Message Count”（消息计数）。
- 进行如下配置：
  - 标题：“Log Volume”（日志量）——为小部件命名，方便参考。
  - 时间范围：“Last 15 minutes”（过去 15 分钟）——显示近期活动。
  - 时间间隔：“Minute”（分钟）——按分钟分组数据，以便清晰呈现趋势。
- 点击“Save”（保存）。
b. 快速值（显示字段中最常见的值）：
- 点击“Add widget”（添加小部件）→“Quick Values”（快速值）。
- 进行如下配置：
  - 标题：“Top Sources”（主要来源）——显示哪些系统正在生成日志。
  - 字段：“source”（来源）——包含日志来源信息的字段。
  - 数据显示方式：“Pie chart”（饼图）——清晰地可视化比例。
- 点击“Save”（保存）。
c. 字段统计（汇总数值数据）：
- 点击“Add widget”（添加小部件）→“Field Statistics”（字段统计）。
- 进行如下配置：
  - 标题：“Severity Levels”（严重级别）——监控日志事件的严重程度。
  - 字段：“severity”（严重级别）——包含严重程度评级的字段。
  - 数据显示方式：“Bar chart”（柱状图）——并排比较数值。
- 点击“Save”（保存）。
调整仪表盘布局以实现最佳可视性：
- 通过拖放小部件来进行组织——将相关的小部件放在彼此附近。
- 拖动小部件的边缘来调整大小——将重要的可视化部分放大。
- 完成后点击“Done editing”（完成编辑）——锁定你的布局。
保存你的仪表盘：
- 点击右上角的“Save dashboard”（保存仪表盘）——保存你的工作。
- 添加描述：“Dashboard for monitoring security logs”（用于监控安全日志的仪表盘）——解释其用途。
- 点击“Save”（保存）。
（可选）为方便起见，将其设为默认仪表盘：
- 点击仪表盘名称旁边的星形图标。
- 这样，登录时它将成为你的默认视图，为你在日常检查中节省时间。

总结

在本次实验中，你学习了如何使用 Docker Compose 部署 Graylog，配置了 MongoDB 和 Elasticsearch 等重要服务，并设置了持久化存储。你成功启动了整个服务栈，访问了 Web 界面，并验证了容器的功能，从而搭建起一个集中式日志平台。

本实验还引导你完成了日志输入的配置，使用示例数据进行了测试，并利用 Graylog 的查询功能进行日志分析。你还创建了一个可定制的仪表盘，以可视化日志洞察，展示了 Graylog 在监控和故障排除方面的实际应用。
