自定义 Matplotlib 折线图：颜色、标记、样式

介绍

Matplotlib 是一个强大的 Python 库，用于创建静态、动态和交互式可视化。虽然创建基本图表很简单，但对其进行自定义是使你的数据清晰、易于理解且具有视觉吸引力的关键。

在本实验中，你将从一个简单的折线图开始，并逐步对其进行自定义。你将学习如何更改线条颜色、为数据点添加标记、修改线条样式、为图表添加标题以及调整轴限制。

由于本实验环境使用 WebIDE，我们无法在单独的 GUI 窗口中显示图表。相反，我们将使用 plt.savefig() 将每个图表保存为图像文件。然后，你可以在 IDE 中直接查看生成的图像。

让我们开始吧！

这是一个实验（Guided Lab），提供逐步指导来帮助你学习和实践。请仔细按照说明完成每个步骤，获得实际操作经验。根据历史数据，这是一个初级级别的实验，完成率为 96%。获得了学习者 100% 的好评率。

使用 plt.plot(color='red') 绘制自定义颜色的线条

在本步骤中，你将学习如何更改图表中线条的颜色。默认情况下，Matplotlib 会按预定义的颜色集循环显示。但是，你可以使用 plt.plot() 函数中的 color 参数轻松指定你选择的颜色。

首先，让我们绘制一个正弦波的基本图表。我们将使用 NumPy 来生成数据点。

在左侧文件浏览器中打开位于 ~/project 目录下的 main.py 文件。用以下代码替换其内容。此代码将绘制一个正弦波并将其颜色设置为红色。

import matplotlib.pyplot as plt
import numpy as np

## Generate data for the plot
x = np.arange(0, 10, 0.1)
y = np.sin(x)

## Plot the data with a custom color
plt.plot(x, y, color='red')

## Save the plot to a file
plt.savefig('/home/labex/project/plot_color.png')

print("Plot saved as plot_color.png")

更新 main.py 文件后，请保存它。现在，在 IDE 底部的终端中运行脚本：

python3 main.py

你将在终端中看到以下输出：

Plot saved as plot_color.png

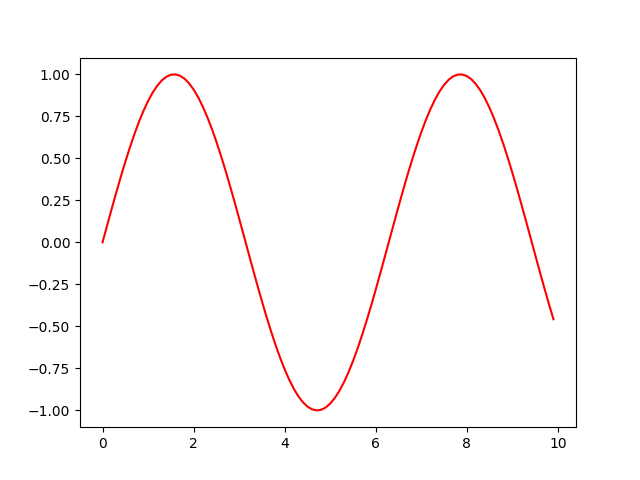

一个名为 plot_color.png 的新文件将出现在 ~/project 目录中。双击它以打开并查看你的第一个自定义图表。你将看到一条红色的正弦波。

使用 plt.plot(marker='o') 添加标记

在本步骤中，你将为数据点添加标记。标记有助于突出显示线上的每个数据点的确切位置，当数据点稀疏时，这会特别有用。

你可以使用 plt.plot() 函数中的 marker 参数来添加标记。有许多可用的标记样式，例如 'o' 表示圆圈，'x' 表示叉号，以及 '*' 表示星号。

让我们修改 main.py 文件，为我们的图表添加圆圈标记。为了保留上一步的进度，我们还将输出文件名更改为 plot_marker.png。

使用以下代码更新 main.py 文件：

import matplotlib.pyplot as plt
import numpy as np

## Generate data for the plot
x = np.arange(0, 10, 0.1)
y = np.sin(x)

## Plot the data with a custom color and marker
plt.plot(x, y, color='red', marker='o')

## Save the plot to a new file
plt.savefig('/home/labex/project/plot_marker.png')

print("Plot saved as plot_marker.png")

保存文件并在终端中再次运行脚本：

python3 main.py

终端将显示此输出：

Plot saved as plot_marker.png

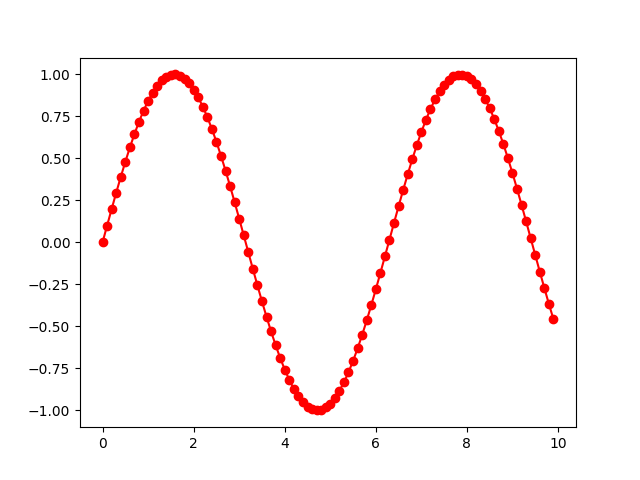

现在，在文件浏览器中找到新的 plot_marker.png 文件并双击它。你将看到红色线条的每个数据点上都有了小的圆圈。

使用 plt.plot(linestyle='--') 设置线条样式

在本步骤中，你将学习如何更改线条本身的样式。默认是实线，但你可以将其更改为虚线、点线或其他样式，以便在同一图表上区分多条线，或者仅仅是为了美观。

这是通过 linestyle 参数（或其简写 ls）完成的。常见的样式包括 '--' 表示虚线，':' 表示点线，以及 '-.' 表示点划线。

让我们更新图表以使用虚线。按如下方式修改 main.py 文件。我们还将输出文件名更改为 plot_linestyle.png。

import matplotlib.pyplot as plt
import numpy as np

## Generate data for the plot
x = np.arange(0, 10, 0.1)
y = np.sin(x)

## Plot the data with custom color, marker, and line style
plt.plot(x, y, color='red', marker='o', linestyle='--')

## Save the plot to a new file
plt.savefig('/home/labex/project/plot_linestyle.png')

print("Plot saved as plot_linestyle.png")

保存更改并在终端中执行脚本：

python3 main.py

你将看到确认消息：

Plot saved as plot_linestyle.png

打开新创建的 plot_linestyle.png 文件。你会注意到连接标记的线条现在是虚线而不是实线。

使用 plt.title() 添加标题

没有标题的图表可能会令人费解。为你的图表添加一个描述性的标题至关重要，这样观众就能立即理解图表所代表的内容。在 Matplotlib 中，你可以使用 plt.title() 函数来添加标题。

在本步骤中，你将为图表添加标题“Sine Wave”。此函数在保存图形之前调用。

修改你的 main.py 文件以包含 plt.title() 调用。新的输出文件将是 plot_title.png。

import matplotlib.pyplot as plt
import numpy as np

## Generate data for the plot
x = np.arange(0, 10, 0.1)
y = np.sin(x)

## Plot the data with customizations
plt.plot(x, y, color='red', marker='o', linestyle='--')

## Add a title to the plot
plt.title('Sine Wave')

## Save the plot to a new file
plt.savefig('/home/labex/project/plot_title.png')

print("Plot saved as plot_title.png")

保存文件并运行脚本：

python3 main.py

输出将是：

Plot saved as plot_title.png

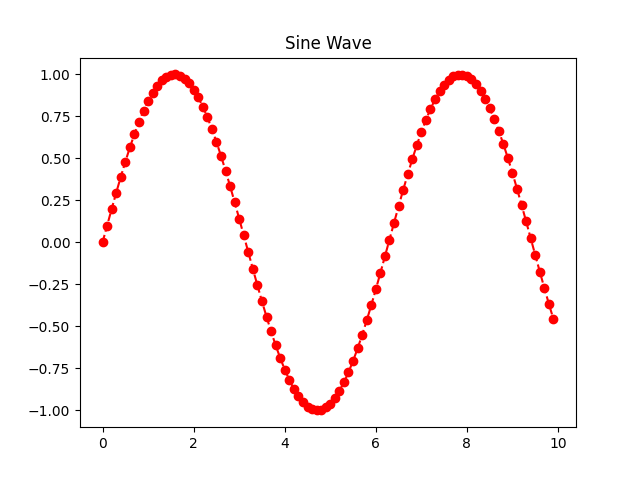

打开 plot_title.png 查看你的图表。它现在应该在顶部显示标题“Sine Wave”。

使用 plt.xlim() 和 plt.ylim() 调整坐标轴范围

有时，你可能希望聚焦于图表的特定区域，或者在数据周围添加一些填充。你可以分别使用 plt.xlim() 和 plt.ylim() 函数来控制 x 轴和 y 轴的范围。

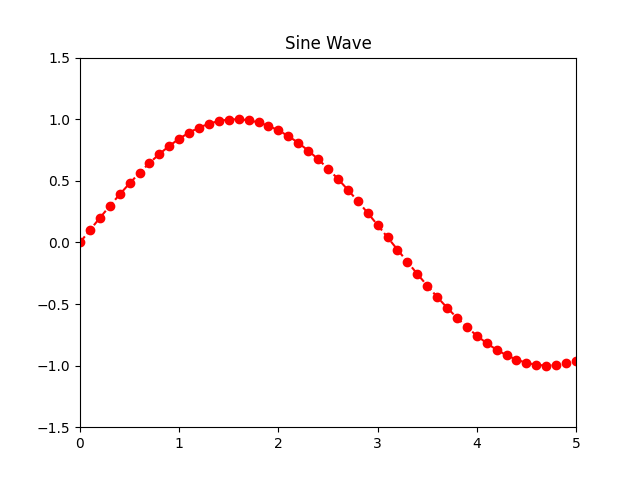

在最后一步中，我们将调整轴以“放大”正弦波的一部分。我们将 x 轴范围设置为 0 到 5，y 轴范围设置为 -1.5 到 1.5。这将为我们的图表提供一些垂直填充。

使用最终版本的代码更新你的 main.py 文件。输出将保存到 plot_final.png。

import matplotlib.pyplot as plt
import numpy as np

## Generate data for the plot
x = np.arange(0, 10, 0.1)
y = np.sin(x)

## Plot the data with customizations
plt.plot(x, y, color='red', marker='o', linestyle='--')

## Add a title
plt.title('Sine Wave')

## Adjust the axis limits
plt.xlim(0, 5)
plt.ylim(-1.5, 1.5)

## Save the final plot to a file
plt.savefig('/home/labex/project/plot_final.png')

print("Plot saved as plot_final.png")

保存文件并最后一次运行脚本：
