Создание многошагового процесса заказа

AWSBeginner
Практиковаться сейчас

Введение

Исполнение заказа должно сохранить заказ, затем прочитать его завершённую сводку. Вы соедините эти задачи в процессе и сравните историю его выполнения с действительным бизнес-результатом.

Сначала выполните Чтение и запись DynamoDB из Lambda и её предварительные работы по ролям IAM и журналированию. Эта независимая VM предоставляет обработчик и таблицы; процесс создаёте вы. Маршрутизация EventBridge — отдельная ветка.

Связь с сертификацией

Эта лабораторная работа помогает на практике изучить следующие темы экзаменов.

Авторизация процесса для вызова обработчика

На этом шаге проверьте предоставленный бизнес-обработчик и создайте отдельную роль выполнения для Step Functions.

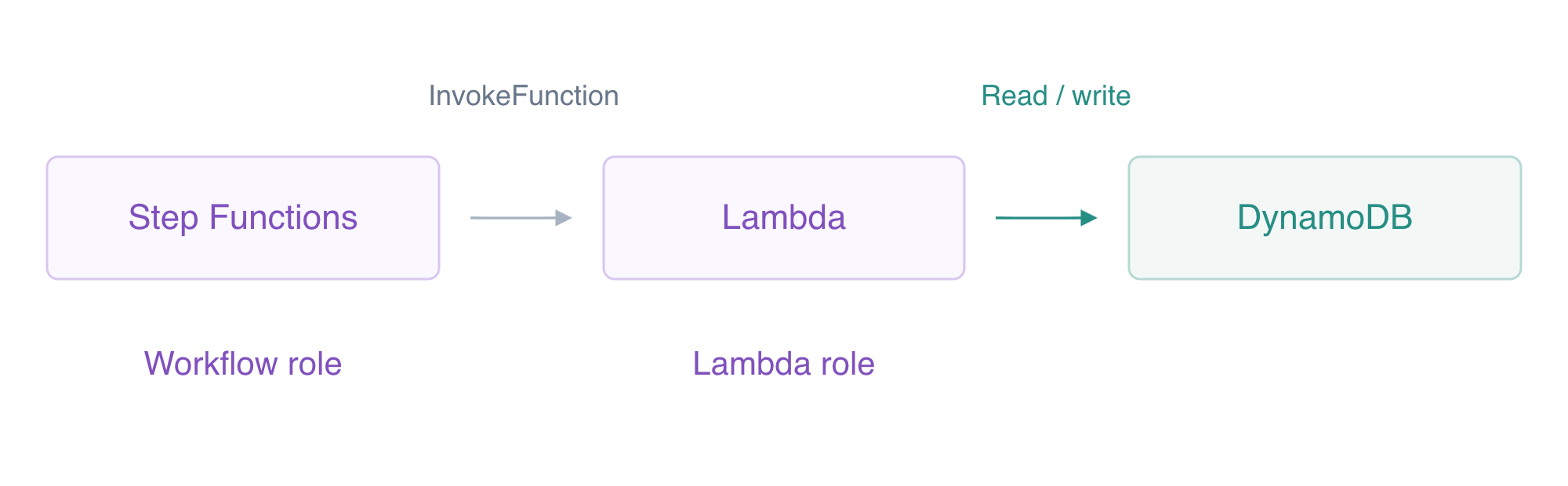

Разрешения процесса и обработчика

Роль процесса вызывает функцию. Отдельная роль Lambda выполняет операции таблиц.

Используйте AWS View рядом с Terminal, чтобы сравнивать запросы CLI с реальными ресурсами и результатами этой работы. Сохраните предоставленные эталонные данные.

Процесс соединяет задачи и решения. Машина состояний определяет эти состояния; выполнение запускает определение с конкретными входными данными. Эта новая VM предоставляет функцию-обработчик и независимые таблицы заказов, диагностики и эталонов. Машины состояний или роли процесса пока нет. Обработчик принимает заказ, записывает его количество и сумму и позже может прочитать сводку. Его роль выполнения Lambda уже авторизует эти отдельные операции таблиц.

Начните в каталоге проекта. Присваивания оболочки сохраняют возвращённые идентификаторы; --query выбирает поле ответа, а --output text выдаёт строку для повторного использования.

cd /home/labex/project
WORKER_NAME=labex-ev03-worker
WORKER_ARN=$(aws lambda get-function-configuration \
  --function-name labex-ev03-worker \
  --query FunctionArn \
  --output text)
aws lambda get-function-configuration \
  --function-name labex-ev03-worker \
  --query '{Name:FunctionName,Role:Role,Runtime:Runtime,Timeout:Timeout}'
aws stepfunctions list-state-machines

Обработчик использует Python3.12 и собственную роль Lambda; список машин пуст. Step Functions нужна собственная роль выполнения. Политика доверия позволяет сервису Step Functions принять эту роль; политика разрешений позволяет полученному сеансу вызвать только этот обработчик. Here-document в кавычках записывает буквальный JSON, а file:// читает его в запрос.

cat > workflow-trust.json <<'JSON'
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Principal": {
        "Service": "states.amazonaws.com"
      },
      "Action": "sts:AssumeRole"
    }
  ]
}
JSON
ROLE_ARN=$(aws iam create-role \
  --role-name labex-ev03-workflow-role \
  --assume-role-policy-document file://workflow-trust.json \
  --query Role.Arn \
  --output text)

Запишите обычный документ разрешений. Оболочка подставляет $WORKER_ARN, ограничивая это разрешение предоставленным обработчиком.

cat > workflow-invoke.json <<EOF
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": "lambda:InvokeFunction",
      "Resource": "$WORKER_ARN"
    }
  ]
}
EOF
aws iam put-role-policy \
  --role-name labex-ev03-workflow-role \
  --policy-name InvokeWorker \
  --policy-document file://workflow-invoke.json
aws iam get-role-policy --role-name labex-ev03-workflow-role --policy-name InvokeWorker

Политика имеет один точный ARN функции. Step Functions не получает разрешений DynamoDB обработчика: обработчик выполняет эти вызовы со своей отдельной ролью Lambda. Выполните проверку авторизации.

Определение решений и двух реальных задач

На этом шаге определите процесс заказа, который проверяет количество, сохраняет заказ и читает его реальную сводку.

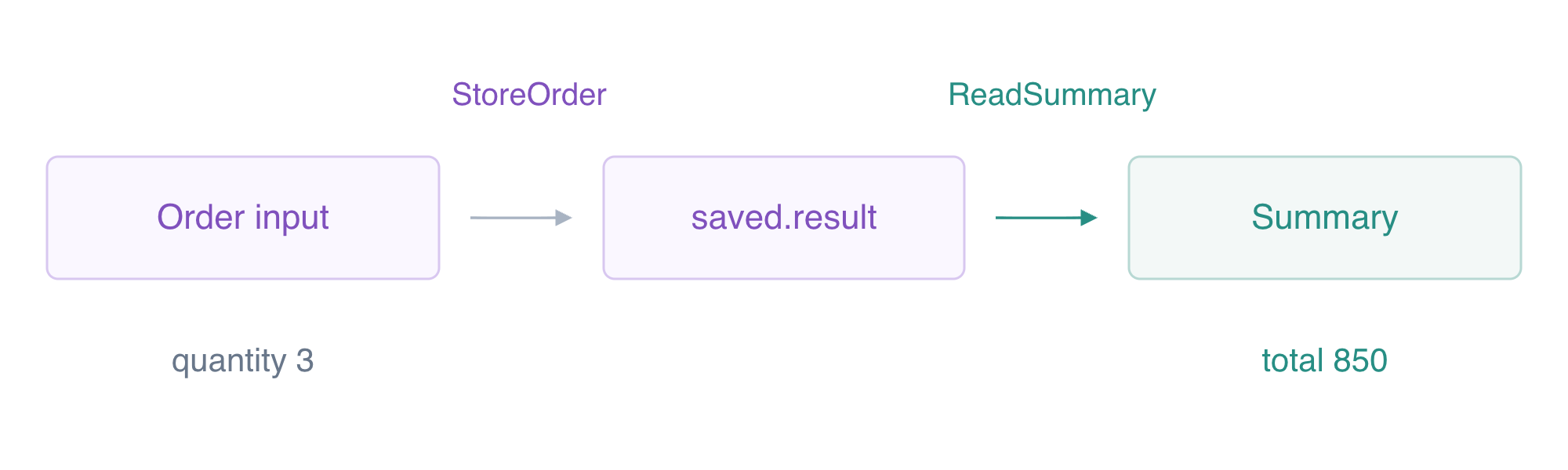

Входные данные, сохранённый результат и сводка

StoreOrder сохраняет действительную полезную нагрузку под saved.result; ReadSummary выбирает этот идентификатор заказа и читает завершённую сводку.

Amazon States Language (ASL) — определение машины состояний в JSON. StartAt выбирает первое состояние. Choice следует одной ветке при совпадении условия, иначе следует Default. Task вызывает сервис. Next соединяет состояния; End: true завершает успешно, а Fail завершает с ошибкой.

Оптимизированная интеграция задачи Lambda использует arn:aws:states:::lambda:invoke. Parameters задаёт аргументы функции: ключ, заканчивающийся на .$, вычисляет JSONPath, а $ выбирает все текущие входные данные. Интеграция Lambda возвращает метаданные и Payload. ResultSelector оставляет только эту полезную нагрузку, ResultPath вставляет её под saved, сохраняя исходные входные данные заказа, а следующая задача выбирает сохранённый идентификатор заказа. Её OutputPath возвращает только реальную полезную нагрузку сводки.

Запишите буквальное определение, затем замените заполнитель обработчика через jq --arg:

cat > workflow-template.json <<'JSON'
{
  "StartAt": "CheckQuantity",
  "States": {
    "CheckQuantity": {
      "Type": "Choice",
      "Choices": [
        {
          "Variable": "$.quantity",
          "NumericGreaterThan": 0,
          "Next": "StoreOrder"
        }
      ],
      "Default": "Rejected"
    },
    "StoreOrder": {
      "Type": "Task",
      "Resource": "arn:aws:states:::lambda:invoke",
      "Parameters": {
        "FunctionName": "WORKER_NAME",
        "Payload.$": "$"
      },
      "ResultSelector": {
        "result.$": "$.Payload"
      },
      "ResultPath": "$.saved",
      "Next": "ReadSummary"
    },
    "ReadSummary": {
      "Type": "Task",
      "Resource": "arn:aws:states:::lambda:invoke",
      "Parameters": {
        "FunctionName": "WORKER_NAME",
        "Payload": {
          "stage": "summary",
          "id.$": "$.saved.result.id"
        }
      },
      "OutputPath": "$.Payload",
      "End": true
    },
    "Rejected": {
      "Type": "Fail",
      "Error": "OrderRejected",
      "Cause": "Quantity must be positive"
    }
  }
}
JSON
jq --arg worker "$WORKER_NAME" '.States.StoreOrder.Parameters.FunctionName=$worker | .States.ReadSummary.Parameters.FunctionName=$worker' workflow-template.json > workflow.json
MACHINE_ARN=$(aws stepfunctions create-state-machine \
  --name labex-ev03-orders \
  --type STANDARD \
  --role-arn "$ROLE_ARN" \
  --definition file://workflow.json \
  --query stateMachineArn \
  --output text)
aws stepfunctions describe-state-machine \
  --state-machine-arn "$MACHINE_ARN" \
  --query '{Name:name,Role:roleArn,Definition:definition}'

Ответ называет машину и её роль процесса, а определение называет предоставленный обработчик в обеих задачах. Заказ ещё ничем не обработан. Нажмите AWS View рядом с Terminal, чтобы увидеть реальное определение машины и пустые списки выполнений и заказов. Выполните проверку определения.

Проверка бизнес-результатов и запрещённого выполнения

На этом шаге запустите допустимый заказ, недопустимое количество и выполнение без разрешения вызова.

start-execution запускает асинхронную работу и возвращает ARN выполнения. Следующий ограниченный цикл оболочки читает статус каждые две секунды, пока выполнение не перестанет работать. $(...) захватывает вывод команды, seq задаёт число повторений цикла, а break выходит из цикла при совпадении условия. Если после цикла остаётся RUNNING, проверьте сервис перед продолжением.

EXECUTION_ARN=$(aws stepfunctions start-execution \
  --state-machine-arn "$MACHINE_ARN" \
  --name valid-order \
  --input '{"id":"workflow-order","quantity":3}' \
  --query executionArn \
  --output text)
for attempt in $(seq 1 60); do
  STATUS=$(aws stepfunctions describe-execution \
    --execution-arn "$EXECUTION_ARN" \
    --query status \
    --output text)
  if test "$STATUS" != RUNNING; then break; fi
  sleep 2
done
aws stepfunctions describe-execution \
  --execution-arn "$EXECUTION_ARN" \
  --query '{Status:status,Output:output}'
aws stepfunctions get-execution-history \
  --execution-arn "$EXECUTION_ARN" \
  --query 'events[].type'
aws dynamodb get-item \
  --table-name labex-ev03-orders \
  --key '{"id":{"S":"workflow-order"}}' \
  --query Item

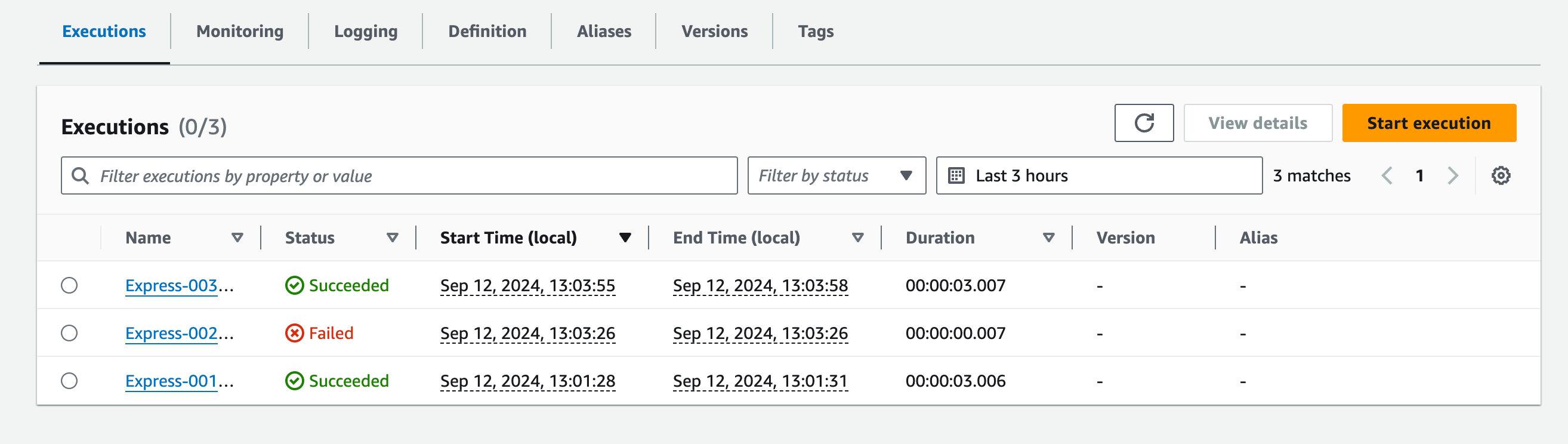

Пример списка выполнений в официальной консоли Step Functions

Официальная консоль перечисляет имена и статусы выполнений вместе со временем. Её имена и процесс отличаются от машины Standard этой работы. Сравните свой статус CLI с историей и сохранёнными данными; используйте AWS View для результатов этой работы.

Источник: AWS Step Functions.

Статус — SUCCEEDED, а вывод содержит идентификатор заказа, total_cents:850 и completed:true. Действительная запись DynamoDB имеет количество 3 и сумму 850. История содержит два события TaskSucceeded: сохранение заказа и чтение его сводки. Один статус выполнения не подтверждает бизнес-результат; сравните оба.

Проверьте ветку Choice с количеством ноль:

INVALID_ARN=$(aws stepfunctions start-execution \
  --state-machine-arn "$MACHINE_ARN" \
  --name invalid-order \
  --input '{"id":"invalid-order","quantity":0}' \
  --query executionArn \
  --output text)
for attempt in $(seq 1 30); do
  STATUS=$(aws stepfunctions describe-execution \
    --execution-arn "$INVALID_ARN" \
    --query status \
    --output text)
  if test "$STATUS" != RUNNING; then break; fi
  sleep 2
done
aws stepfunctions describe-execution \
  --execution-arn "$INVALID_ARN" \
  --query '{Status:status,Error:error}'
aws dynamodb get-item \
  --table-name labex-ev03-orders \
  --key '{"id":{"S":"invalid-order"}}' \
  --query Item

Статус — FAILED с OrderRejected, записи invalid-order нет. Choice отклонил её до вызова обработчика.

Теперь удалите только политику Invoke процесса. Роль обработчика и разрешения данных остаются отдельными. Вашему оператору по-прежнему разрешено запускать выполнение, но роль процесса не может вызвать его задачу:

aws iam delete-role-policy --role-name labex-ev03-workflow-role --policy-name InvokeWorker
DENIED_ARN=$(aws stepfunctions start-execution \
  --state-machine-arn "$MACHINE_ARN" \
  --name denied-order \
  --input '{"id":"denied-order","quantity":2}' \
  --query executionArn \
  --output text)
for attempt in $(seq 1 30); do
  STATUS=$(aws stepfunctions describe-execution \
    --execution-arn "$DENIED_ARN" \
    --query status \
    --output text)
  if test "$STATUS" != RUNNING; then break; fi
  sleep 2
done
aws stepfunctions describe-execution \
  --execution-arn "$DENIED_ARN" \
  --query '{Status:status,Error:error}'
aws dynamodb get-item \
  --table-name labex-ev03-orders \
  --key '{"id":{"S":"denied-order"}}' \
  --query Item
aws iam put-role-policy \
  --role-name labex-ev03-workflow-role \
  --policy-name InvokeWorker \
  --policy-document file://workflow-invoke.json

Запрещённое выполнение завершается ошибкой отказа в доступе при вызове; оно не создаёт заказ и не выполняет задачу обработчика. Нужная политика восстановлена. AWS View показывает реальную успешную сводку и обе ошибки рядом с единственным сохранённым заказом.

Пример ниже показывает реальную успешную сводку, отклонённые выполнения и один бизнес-заказ.

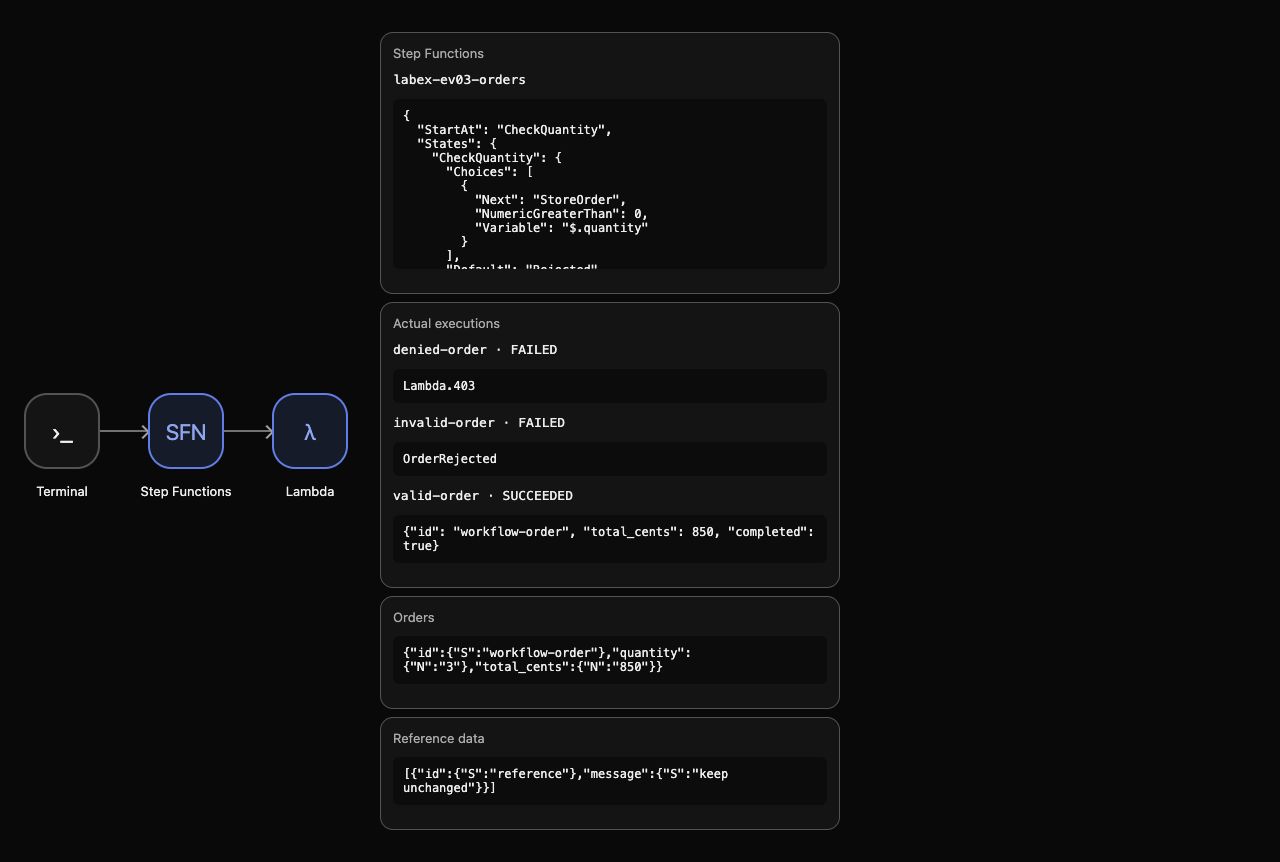

AWS View показывает реальную сводку процесса и неудачные выполнения

Выполните проверку выполнения.

Удаление ресурсов процесса и синтетических результатов

На этом шаге удалите завершённую машину, роль процесса, заказ и журналы, сохранив предоставленные ресурсы.

Все три выполнения завершены. Удаление машины исключает её из списка активных машин. Удалите политику роли упражнения перед удалением роли, затем удалите синтетический заказ и группу журналов обработчика, созданную вашим выполнением.

aws stepfunctions delete-state-machine --state-machine-arn "$MACHINE_ARN"
aws iam delete-role-policy --role-name labex-ev03-workflow-role --policy-name InvokeWorker
aws iam delete-role --role-name labex-ev03-workflow-role
aws dynamodb delete-item \
  --table-name labex-ev03-orders \
  --key '{"id":{"S":"workflow-order"}}'
aws dynamodb delete-item \
  --table-name labex-ev03-attempts \
  --key '{"id":{"S":"workflow-order"}}'
aws logs delete-log-group --log-group-name /aws/lambda/labex-ev03-worker

Прочитайте успешные перечни, чтобы доказать оставшиеся ресурсы:

aws stepfunctions list-state-machines
aws iam list-roles --query 'Roles[].RoleName'
aws dynamodb scan --table-name labex-ev03-orders --query Items
aws logs describe-log-groups --query logGroups
aws dynamodb scan --table-name labex-ev03-reference --query Items

Активных машин, заказов или групп журналов нет. Остаётся только предоставленная роль обработчика, а эталонная запись неизменна. Сохраните предоставленные обработчик и таблицы: ответственность за их подготовку отличается от ваших созданных ресурсов процесса. Ошибки сети или аутентификации никогда не доказывают удаление.

Удалите обычные файлы, созданные в этой работе:

rm -f workflow-trust.json workflow-invoke.json workflow-template.json workflow.json

AWS View показывает пустые списки машин, выполнений и заказов и сохранённый эталон. Выполните проверку очистки перед завершением VM.

Резюме

Вы создали ограниченную роль выполнения процесса, соединили Choice и две реальные задачи Lambda, передали действительные результаты следующей задаче и сравнили историю выполнения с бизнес-данными. Недопустимые входные данные и отсутствие разрешения вызова не создали заказ. Вы удалили ресурсы процесса упражнения и синтетические результаты, сохранив предоставленные ресурсы.

Следующая работа добавляет повторные попытки для временных ошибок и явную обработку постоянных ошибок.
